BYD Battery-Box Premium Zubehör

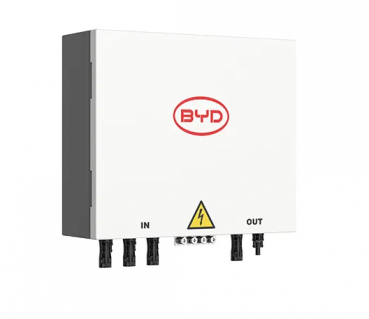

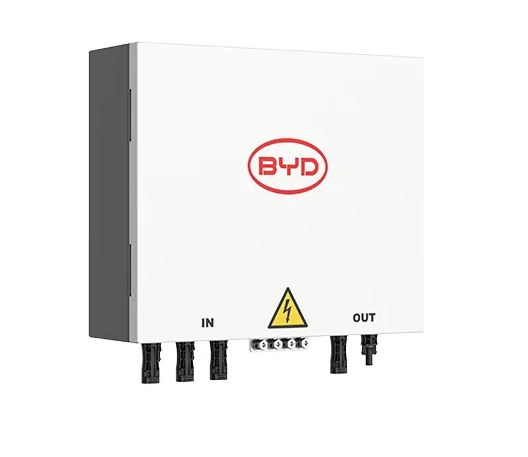

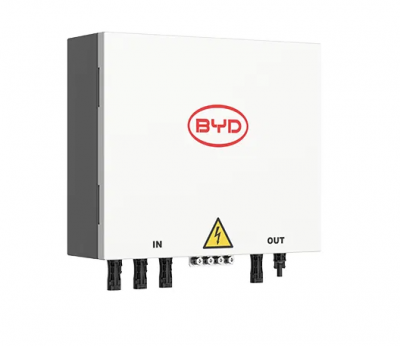

BYD Battery-Box Premium HV Combiner Box Plus
Die BYD Battery-Box Premium HV Combiner Box Plus ist das passende Installationszubehör zur Parallelschaltung von zwei oder drei BYD Battery-Box Premium Hochvolt-Batterietürmen. Sie ermöglicht eine saubere, sichere und übersichtliche DC-Kabelverbindung zwischen den Batterietürmen und dem kompatiblen Wechselrichter.
Produktbeschreibung
Mit der BYD Premium HV Combiner Box Plus lassen sich mehrere BYD Battery-Box Premium HV Türme zu einem größeren Speichersystem verbinden. Unterstützt werden BYD Battery-Box Modelle der Serien HVS, HVM, HVB, HVM+, HVS+ und HVE.
Die Combiner Box führt die DC-Verbindungen der einzelnen Batterietürme zusammen und stellt eine gemeinsame DC-Verbindung zum Wechselrichter bereit. Dadurch eignet sie sich besonders für größere Speicheranlagen, bei denen mehr Kapazität durch parallele Batterietürme benötigt wird.
Wichtig: Die geplante Batteriekonfiguration muss mit der offiziellen BYD Premium HV Compatible Inverter List übereinstimmen. Außerdem müssen alle parallel geschalteten Türme dieselbe Modulanzahl besitzen. Unterschiedliche Batterie-Box-Modelle dürfen nicht miteinander gemischt werden.
Vorteile & Einsatzbereiche
Für größere Speicheranlagen
Ermöglicht die Parallelschaltung von zwei oder drei BYD Battery-Box Premium HV Türmen.
Saubere DC-Verkabelung
Die DC-Kabelverbindungen werden zentral und übersichtlich in der Combiner Box zusammengeführt.
Hohe Schutzart
Mit Schutzart IP65 für eine robuste Installation im passenden Einsatzbereich.
BYD Premium HV Zubehör
Passend für unterstützte BYD Battery-Box Premium HV Systeme und kompatible Wechselrichter.
Kompatibilität & wichtige Hinweise
- Geeignet zur Parallelschaltung von 2 oder 3 Batterietürmen.
- Unterstützte Modelle: BYD HVS / HVM / HVB / HVM+ / HVS+ / HVE.
- Alle Batterietürme müssen die gleiche Modulanzahl besitzen.
- Unterschiedliche HVS-, HVM- oder andere Batterietypen dürfen nicht gemischt werden.
- Der Ladezustand der Türme und Module sollte bei der Installation gleich sein.
- Die geplante Konfiguration muss mit der BYD Premium HV Compatible Inverter List übereinstimmen.
- Nicht kompatibel mit GoodWe ET 15–30 kW.
Technische Daten
| Hersteller | BYD |
| Hersteller-Typ | CBH-70 A |
| Hersteller-Art.-Nr. | 18862533-00 |
| Artikelnummer | 14937 |
| Unterstützte Batterie-Box Modelle | HVS / HVM / HVB / HVM+ / HVS+ / HVE |
| Max. Anzahl Batterietürme | 3 |
| Max. Eingangsstrom je Batterieturm | 50 A |
| Max. Ausgangsstrom | 70 A |
| Max. Betriebsspannung | 1000 V |
| Abmessungen | 350 × 300 × 114,2 mm |
| Gewicht | 8 kg |
| Montageart | Wandmontage |
| Schutzart | IP65 |
| Betriebstemperatur | -20 °C bis +50 °C |
| Luftfeuchtigkeit | 0–95 % RH, nicht kondensierend |
| Kühlung | Natürliche Konvektion |
Combiner für deine Speicherkonfiguration prüfen
Damit wir die passende Ausführung prüfen können, nenne uns die genaue BYD-Batterieserie, die Anzahl der Speichertürme, die Modulzahl je Turm und das vollständige Wechselrichtermodell. Bei einer Erweiterung benötigen wir auch die Angaben zum vorhandenen System.
BYD-Combiner-Konfiguration anfragen · BYD Battery-Box Premium HVS / HVM vergleichen
Die Auswahl muss zur konkreten Systemkombination passen. Prüfe vor der Bestellung die Produktbezeichnung sowie die aktuellen Lieferinformationen auf dieser Seite.
Fragen zu BYD Battery-Box Premium HV Combiner Box Plus
Wofür brauchst Du die BYD Premium HV Combiner Box Plus?
Die Combiner Box Plus führt die DC-Verbindungen von zwei oder drei passenden BYD-Hochvolttürmen zusammen. Sie erweitert selbst weder die Speicherkapazität noch die Leistung des Wechselrichters. Entscheidend ist, ob die geplante Parallelschaltung für dein vollständiges Batteriesystem freigegeben ist.
Darfst Du unterschiedliche Batterietürme an die Combiner Box Plus anschließen?
Die Türme müssen denselben Battery-Box-Typ und dieselbe Modulzahl besitzen. Unterschiedliche Familien wie HVS und HVM oder Plus- und andere Serien darfst Du nicht zu einer gemischten Anlage zusammenfassen. Auch der Ladezustand muss bei der Zusammenführung den Herstelleranforderungen entsprechen.
Welche Grenzen gelten für die BYD Combiner Box Plus?
Das Plus-Datenblatt nennt 50 A je Turmanschluss, 70 A am gemeinsamen Ausgang und maximal 1000 V DC. Prüfe dazu die Wechselrichterfreigabe und die Anzahl der Batteriemodule; eine passende Stromangabe allein reicht nicht aus. Die ältere Combiner-Box-Ausführung hat andere Daten und sollte nicht mit dem Plus-Modell gleichgesetzt werden.
-
