SMA Backup BU-STPH-4P63B 4-polig für Hybrid X

BALD

NEU

Beschreibung

SMA Backup · 4-polige Netztrennung

```

SMA Backup BU-STPH-4P63B für Sunny Tripower Hybrid X

Die SMA Backup Box BU-STPH-4P63B erweitert den Sunny Tripower Hybrid X um eine vollautomatische Ersatzstromversorgung mit 4-poliger Netztrennung. Bei einem Ausfall des öffentlichen Stromnetzes wird das Gebäude sicher vom Netz getrennt und über Wechselrichter, PV-Anlage und Batteriespeicher weiter mit Energie versorgt.

```

4-polig

Netztrennung

63 A

max. Dauerstrom

Automatisch

Umschaltung bei Netzausfall

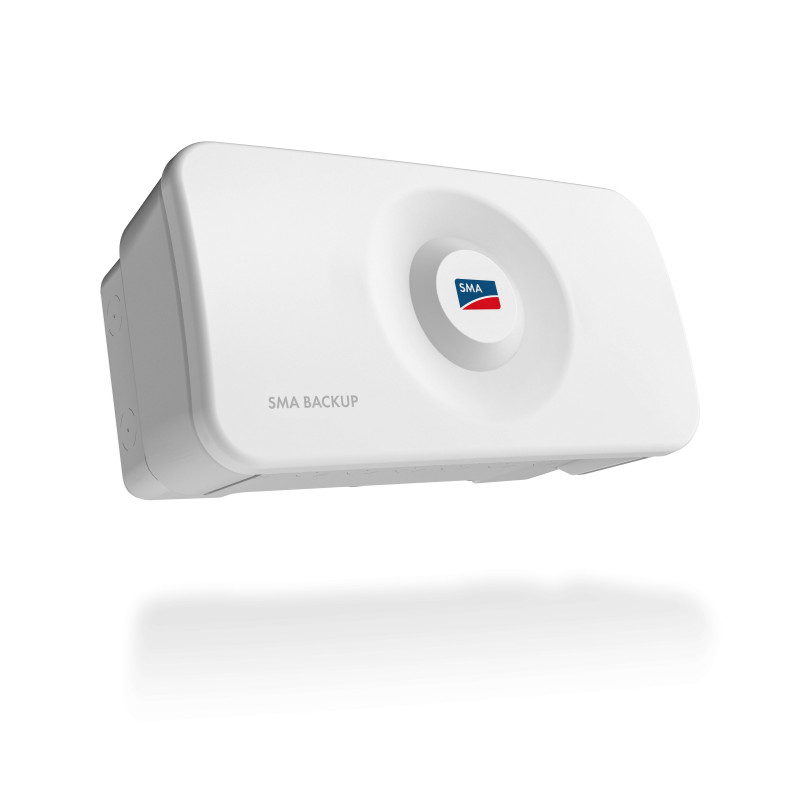

Backup Box

BU-STPH-4P63B

```

Automatische Ersatzstromversorgung für den Sunny Tripower Hybrid X

Mit der SMA Backup Box BU-STPH-4P63B lässt sich der Sunny Tripower Hybrid X um eine leistungsstarke und vollautomatische Ersatzstromversorgung erweitern.

Sobald das öffentliche Stromnetz ausfällt, übernimmt die Backup Box die erforderliche 4-polige Netztrennung. Anschließend kann der Sunny Tripower Hybrid X zusammen mit einem kompatiblen Batteriespeicher ein eigenes Ersatzstromnetz aufbauen und die angeschlossenen Verbraucher weiterhin mit Energie versorgen.

Die BU-STPH-4P63B ist als fertig aufgebaute Backup Box ausgeführt und ermöglicht dadurch eine besonders strukturierte Integration der erforderlichen Umschalt- und Netztrenntechnik in das Gesamtsystem.

Highlights auf einen Blick

```

SMA Artikelnummer BU-STPH-4P63B
Fertig aufgebaute SMA Backup Box
4-polige Netztrennung
Für den Sunny Tripower Hybrid X
Automatische Umschaltung bei Ausfall des öffentlichen Stromnetzes
Ausgelegt für bis zu 63 A Dauerstrom
Versorgung des Gebäudes im Ersatzstrombetrieb möglich
Black-Start-Fähigkeit des Gesamtsystems
Konfigurierbare Backup-Reserve des Batteriespeichers
Integration von PV-Anlage und Batteriespeicher in den Ersatzstrombetrieb

```

Produktbeschreibung

```

Die SMA Backup BU-STPH-4P63B wurde zur Erweiterung des Sunny Tripower Hybrid X um eine automatische Ersatzstromversorgung entwickelt.

Bei einem Netzausfall trennt die Backup Box die angeschlossene elektrische Anlage vom öffentlichen Versorgungsnetz. Anschließend kann der Hybrid-Wechselrichter zusammen mit dem angeschlossenen Batteriespeicher ein Ersatzstromnetz aufbauen.

Dadurch können die innerhalb des Backup-Bereichs angeschlossenen Verbraucher auch während eines Stromausfalls weiter versorgt werden. Bei ausreichender Sonneneinstrahlung kann zusätzlich erzeugte PV-Energie direkt genutzt und der Batteriespeicher nachgeladen werden.

Die Umschaltung erfolgt automatisch. Ein manuelles Eingreifen des Anlagenbetreibers ist im regulären Betrieb nicht erforderlich.

```

4-polige Netztrennung

```

Die BU-STPH-4P63B ist ausschließlich für eine 4-polige Netztrennung ausgeführt.

Im Ersatzstrombetrieb erfolgt damit die vorgesehene Trennung der elektrischen Anlage vom öffentlichen Stromnetz entsprechend der Systemauslegung.

Ob diese Ausführung für die jeweilige Anlage geeignet ist, muss anhand der vorhandenen Netzform, der elektrischen Installation und der geltenden technischen Anschlussbedingungen geprüft werden.

```

Automatische Umschaltung bei Stromausfall

```

Fällt das öffentliche Stromnetz aus, erkennt das SMA System den Netzausfall und leitet automatisch den Wechsel in den Ersatzstrombetrieb ein.

Die Backup Box übernimmt dabei die sichere Trennung vom öffentlichen Netz. Anschließend wird das interne Ersatzstromnetz durch den Sunny Tripower Hybrid X aufgebaut.

Sobald das öffentliche Stromnetz wieder verfügbar ist, kann das System automatisch in den normalen Netzbetrieb zurückkehren.

```

Technische Daten

```

Hersteller	SMA Solar Technology AG
Produkt	SMA Backup Box
Artikelnummer	BU-STPH-4P63B
Ausführung	Fertig aufgebaute Backup Box
Netztrennung	4-polig
Maximaler Dauerstrom	63 A
Umschaltung bei Netzausfall	Automatisch
Backup-Reserve	Konfigurierbar
Kompatibilität	SMA Sunny Tripower Hybrid X

```

SMA Backup BU-STPH-4P63B bei Save with Sun

```

Die SMA Backup Box BU-STPH-4P63B ist die passende Lösung für eine automatische Ersatzstromversorgung mit 4-poliger Netztrennung in Verbindung mit dem Sunny Tripower Hybrid X. Als fertig aufgebaute Backup Box ermöglicht sie eine professionelle und übersichtliche Integration der erforderlichen Umschalt- und Netztrenntechnik.

```

Hinweis: Die Planung, Auswahl und Installation der SMA Backup Box muss entsprechend der vorhandenen Netzform, der elektrischen Anlage sowie den geltenden technischen Anschlussbedingungen erfolgen. Installation und Inbetriebnahme dürfen ausschließlich durch entsprechend qualifizierte Elektrofachkräfte durchgeführt werden. Technische Änderungen und Änderungen der Herstellerangaben vorbehalten.

Fragen zu SMA Backup BU-STPH-4P63B 4-polig für Hybrid X

Wofür brauchst du BU-STPH-4P63B in deinem Hybrid-X-System?

Diese SMA-Backup-Ausführung trennt bei einem Netzausfall automatisch vom öffentlichen Netz und ermöglicht im passenden Hybrid-X-System dreiphasigen Ersatzstrom. Bei Netzwiederkehr wird ebenfalls automatisch zurückgeschaltet. Der steuernde Hybrid X muss als System Manager eingerichtet sein und eine Batterie besitzen. Deine Messung und die Verbraucher müssen für den geplanten Ersatzstrombetrieb passend ausgelegt sein.

Was bedeutet die 4P-Ausführung bei BU-STPH-4P63B?

Die 4P-Ausführung schaltet neben den drei Außenleitern auch den Neutralleiter und trennt damit allpolig. Welche Variante du brauchst, hängt von der Netzform sowie den örtlichen Anschlussbedingungen und normativen Vorgaben ab. Lass die passende Ausführung deshalb anhand deiner Elektroinstallation auswählen. Die Polzahl beschreibt das Schalten der Leitungen und entscheidet nicht allein über die erreichbare Ersatzstromleistung.

Was unterscheidet diese Ausführung von der anderen Einbauform?

Diese Box ist für eine ausreichend tragfähige, geschlossene Wand vorgesehen und für Innen- und Außenbereiche geeignet. Bei SMA kennzeichnet B die separate Backup Box und K das Backup Kit für den Zählerschrank. Beide Formen gibt es als 3P und 4P. Wähle für dein System daher sowohl die passende Schaltvariante als auch die passende Einbauform.

Versorgt die Backup-Lösung automatisch alle Verbraucher dauerhaft?

Die Umschaltung schafft die Verbindung zum Ersatzstromnetz; die Energie liefert dein Hybrid-X-System aus Batterie und PV. Welche Verbraucher gleichzeitig laufen können und wie lange, hängt von Wechselrichter, Speicher, Ladestand und PV-Leistung ab. Plane besonders die benötigte Leistung deiner Verbraucher. Eine dauerhaft stabile oder unterbrechungsfreie Versorgung darfst du daraus nicht ableiten.
