SMA Backup Kit BU-STPH-4P63K 4-polig für Hybrid X

BALD

NEU

Beschreibung

SMA Backup Kit · 4-polige Netztrennung

SMA Backup Kit BU-STPH-4P63K für Sunny Tripower Hybrid X

Das SMA Backup Kit BU-STPH-4P63K erweitert den Sunny Tripower Hybrid X um eine vollautomatische Ersatzstromversorgung mit 4-poliger Netztrennung. Bei einem Netzausfall werden die drei Außenleiter und der Neutralleiter automatisch vom öffentlichen Stromnetz getrennt. Das Kit ist für die platzsparende Integration in einen geeigneten Zählerschrank vorgesehen.

4-polig

allpolige Netztrennung

63 A

max. Dauerstrom

Automatisch

Umschaltung bei Netzausfall

Kit

für den Zählerschrank

Automatische Ersatzstromversorgung mit 4-poliger Netztrennung

Mit dem SMA Backup Kit BU-STPH-4P63K lässt sich der Sunny Tripower Hybrid X um eine leistungsfähige und vollautomatische Ersatzstromversorgung erweitern.

Bei einem Ausfall des öffentlichen Stromnetzes übernimmt das SMA Backup Kit die automatische Netztrennung. Anschließend kann der Sunny Tripower Hybrid X zusammen mit einem kompatiblen Batteriespeicher ein eigenes Ersatzstromnetz aufbauen und die angeschlossenen Verbraucher weiterhin mit Energie versorgen.

Die BU-STPH-4P63K ist als Kit für die Integration in einen geeigneten Zählerschrank ausgeführt. Im Gegensatz zur 3-poligen Variante werden bei dieser Ausführung nicht nur die drei Außenleiter, sondern auch der Neutralleiter geschaltet.

Highlights auf einen Blick

SMA Artikelnummer BU-STPH-4P63K
Original SMA Backup Kit für den Sunny Tripower Hybrid X
4-polige / allpolige Netztrennung
Schaltung von L1, L2, L3 und Neutralleiter
Automatische Umschaltung bei Ausfall des öffentlichen Stromnetzes
Ausgelegt für bis zu 63 A Dauerstrom
Für die Integration in einen geeigneten Zählerschrank
Platzsparende Kit-Lösung zur Integration in die Elektroverteilung
Black-Start-Fähigkeit des Gesamtsystems
Konfigurierbare Backup-Reserve des Batteriespeichers
Kein Eigenverbrauch der Backup-Lösung im Netzparallelbetrieb
Nur ca. 4 W Eigenverbrauch im Ersatzstrombetrieb
Schutzart IP20

Produktbeschreibung

Das SMA Backup Kit BU-STPH-4P63K ist eine automatische Umschalteinrichtung zur Realisierung einer Ersatzstromversorgung in Verbindung mit dem Sunny Tripower Hybrid X.

Fällt das öffentliche Stromnetz aus, trennt die automatische Umschalteinrichtung das Hausnetz sicher vom öffentlichen Versorgungsnetz. Der Sunny Tripower Hybrid X kann anschließend zusammen mit dem angeschlossenen Batteriespeicher ein eigenes Ersatzstromnetz aufbauen.

Dadurch können die angeschlossenen Verbraucher auch während eines Stromausfalls weiterhin versorgt werden. Bei ausreichender Sonneneinstrahlung kann die Photovoltaikanlage weiterhin Energie bereitstellen und den Batteriespeicher laden.

Sobald das öffentliche Versorgungsnetz wieder verfügbar ist, erfolgt auch die Rückkehr in den normalen Netzparallelbetrieb automatisch.

Backup Kit zur Integration in den Zählerschrank

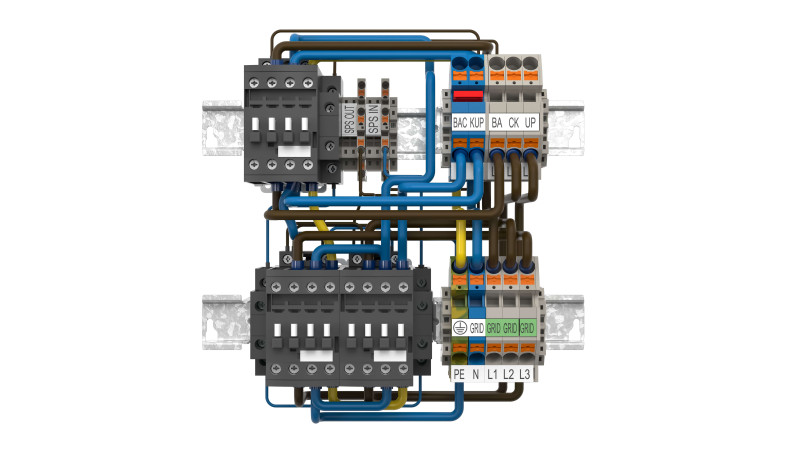

Die BU-STPH-4P63K ist die Kit-Ausführung der SMA Backup Lösung und für den Einbau in einen geeigneten Zählerschrank vorgesehen.

Dadurch kann die automatische Umschalteinrichtung direkt in die Elektroverteilung integriert werden. Die Kit-Lösung eignet sich besonders für Anlagen, bei denen ausreichend Platz im Zählerschrank vorhanden ist oder die Backup-Funktion bereits bei der Planung einer neuen Verteilung berücksichtigt wird.

Ein geeignetes Gehäuse beziehungsweise ein entsprechend ausgelegter Zählerschrank ist für die fachgerechte Installation erforderlich und nicht Bestandteil des SMA Backup Kits.

Was bedeutet 4-polige Netztrennung?

Die BU-STPH-4P63K führt eine allpolige Netztrennung durch. Dabei werden die drei Außenleiter L1, L2 und L3 sowie der Neutralleiter geschaltet.

Damit unterscheidet sich die 4-polige Variante von der BU-STPH-3P63K, bei der ausschließlich die drei Außenleiter geschaltet werden und der Neutralleiter verbunden bleibt.

Ob für eine Anlage eine 3-polige oder 4-polige Netztrennung erforderlich ist, richtet sich nach der vorhandenen Netzform, den geltenden technischen Vorgaben sowie den Anschlussbedingungen des zuständigen Netzbetreibers. Die Auswahl der geeigneten Ausführung muss vor der Installation durch eine qualifizierte Elektrofachkraft erfolgen.

Automatische Umschaltung bei Stromausfall

Bei einem Ausfall des öffentlichen Stromnetzes erfolgt die Umschaltung auf den Ersatzstrombetrieb automatisch.

Das Backup Kit trennt das Hausnetz allpolig vom öffentlichen Versorgungsnetz. Anschließend übernimmt der Sunny Tripower Hybrid X den Aufbau des Ersatzstromnetzes.

Die angeschlossenen Verbraucher können abhängig von der verfügbaren Wechselrichterleistung, der Kapazität des Batteriespeichers und der aktuellen PV-Erzeugung weiterhin mit Strom versorgt werden.

Sobald das öffentliche Stromnetz wieder verfügbar ist, erfolgt auch die Rückkehr in den normalen Netzparallelbetrieb automatisch.

Black Start bei längerem Stromausfall

Das SMA Backup System unterstützt die Black-Start-Fähigkeit. Dadurch kann das System auch nach einer vollständigen Abschaltung während eines länger andauernden Stromausfalls wieder ein Ersatzstromnetz aufbauen, sofern die erforderlichen Systemvoraussetzungen erfüllt sind.

Zusätzlich kann eine Backup-Reserve des Batteriespeichers konfiguriert werden. Dadurch lässt sich ein definierter Anteil der gespeicherten Energie gezielt für einen möglichen Stromausfall reservieren.

Voraussetzungen für den Backup-Betrieb

Der Sunny Tripower Hybrid X, der die Backup-Lösung steuert, muss als System Manager konfiguriert sein und über einen angeschlossenen kompatiblen Batteriespeicher verfügen.

Zur Erkennung eines Stromausfalls und der Wiederkehr des öffentlichen Versorgungsnetzes wird ein SMA Energy Meter benötigt.

Die konkrete Systemauslegung muss entsprechend den eingesetzten Komponenten, der vorhandenen Netzform und den technischen Anschlussbedingungen des zuständigen Netzbetreibers erfolgen.

Kompatible Sunny Tripower Hybrid X Wechselrichter

Sunny Tripower Hybrid X 5 – STPH5-60
Sunny Tripower Hybrid X 6 – STPH6-60
Sunny Tripower Hybrid X 8 – STPH8-60
Sunny Tripower Hybrid X 10 – STPH10-60
Sunny Tripower Hybrid X 12 – STPH12-60
Sunny Tripower Hybrid X 15 – STPH15-60
Sunny Tripower Hybrid X 20 – STPH20-70
Sunny Tripower Hybrid X 25 – STPH25-70
Sunny Tripower Hybrid X 30 – STPH30-70

Technische Daten

Hersteller	SMA Solar Technology AG
Produkt	SMA Backup Kit
Artikelnummer	BU-STPH-4P63K
Ausführung	Backup Kit zur Integration in einen Zählerschrank
Netztrennung	4-polig / allpolig
Geschaltete Leiter	L1, L2, L3 und Neutralleiter
Maximaler Dauerstrom	63 A
Netzspannung	3-phasig, 230 V / 400 V
Netzfrequenz	50 Hz
Umschaltung	Automatisch
Eigenverbrauch Netzparallelbetrieb	0 W
Eigenverbrauch Ersatzstrombetrieb	4 W
Abmessungen (B × H × T)	249 × 250 × 110 mm
Gewicht	2,5 kg
Schutzart	IP20
Betriebstemperatur	−10 °C bis +30 °C
Kompatible Netzformen	TN-C, TN-S, TN-C-S und TT
Kompatibilität	SMA Sunny Tripower Hybrid X

Lieferumfang

1 × SMA automatische Umschalteinrichtung BU-STPH-4P63K
1 × Dokumentationspaket mit Sicherheitsinformationen und Kurzanleitung

SMA Backup Kit BU-STPH-4P63K bei Save with Sun

Das SMA Backup Kit BU-STPH-4P63K ist die platzsparende Lösung zur Integration einer automatischen Ersatzstromumschaltung mit 4-poliger Netztrennung direkt in einen geeigneten Zählerschrank. In Verbindung mit dem Sunny Tripower Hybrid X ermöglicht das System eine vollautomatische Ersatzstromversorgung mit bis zu 63 A Dauerstrom.

Hinweis: Die BU-STPH-4P63K führt eine allpolige Netztrennung durch. Neben den drei Außenleitern wird auch der Neutralleiter geschaltet. Das Backup Kit ist für den fachgerechten Einbau in einen geeigneten Zählerschrank vorgesehen. Die Auswahl zwischen 3-poliger und 4-poliger Ausführung muss entsprechend der vorhandenen Netzform, den geltenden technischen Vorgaben und den Anschlussbedingungen des zuständigen Netzbetreibers erfolgen. Planung, Installation und Inbetriebnahme dürfen ausschließlich durch entsprechend qualifizierte Elektrofachkräfte erfolgen. Technische Änderungen und Änderungen der Herstellerangaben vorbehalten.
