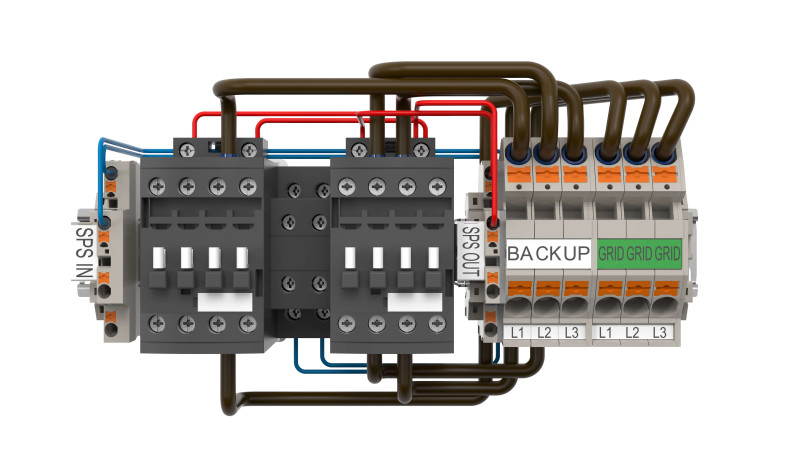

Das SMA Backup Kit BU-STPH-3P63K ist eine automatische Netzumschalteinrichtung zur Realisierung einer Ersatzstromversorgung mit dem Sunny Tripower Hybrid X.

Fällt das öffentliche Stromnetz aus, wird die Verbindung zum Versorgungsnetz automatisch getrennt. Anschließend baut der Sunny Tripower Hybrid X in Verbindung mit dem angeschlossenen Batteriespeicher ein eigenes Ersatzstromnetz auf.

Dadurch können die angeschlossenen Verbraucher auch während eines Stromausfalls weiterhin mit Energie versorgt werden. Steht ausreichend PV-Leistung zur Verfügung, kann die Photovoltaikanlage zusätzlich zur Versorgung der Verbraucher und zum Laden des Batteriespeichers beitragen.

Sobald das öffentliche Versorgungsnetz wieder verfügbar ist, erfolgt die Rückkehr in den normalen Netzbetrieb ebenfalls automatisch.

Die BU-STPH-3P63K ist die Kit-Ausführung der SMA Backup Lösung. Sie wird nicht in einem separaten Wandgehäuse geliefert, sondern ist für die Integration in einen geeigneten Zählerschrank vorgesehen.

Die Lösung eignet sich dadurch besonders für Installationen, bei denen ausreichend Platz innerhalb der Elektroverteilung vorhanden ist oder die Backup-Funktion bereits bei der Planung eines neuen Zählerschranks berücksichtigt wird.

Der erforderliche Zähler- oder Schaltschrank sowie weitere installationsabhängige Komponenten sind nicht Bestandteil des Backup Kits und müssen entsprechend der jeweiligen Anlagenplanung bereitgestellt werden.

Bei der BU-STPH-3P63K werden die drei Außenleiter L1, L2 und L3 geschaltet.

Der Neutralleiter wird bei dieser Ausführung nicht geschaltet und bleibt entsprechend der vorgesehenen Systemausführung verbunden.

Ob eine 3-polige oder 4-polige Netztrennung für eine Anlage erforderlich ist, richtet sich nach der vorhandenen Netzform, den geltenden technischen Vorgaben und den Anschlussbedingungen des zuständigen Netzbetreibers. Die korrekte Ausführung muss vor der Installation durch eine qualifizierte Elektrofachkraft geprüft werden.

Bei einem Ausfall des öffentlichen Stromnetzes wird die Verbindung zum Versorgungsnetz automatisch getrennt. Anschließend übernimmt der Sunny Tripower Hybrid X den Aufbau des Ersatzstromnetzes.

Die angeschlossenen Verbraucher können abhängig von der verfügbaren Wechselrichterleistung, der Batteriekapazität und der aktuellen PV-Erzeugung weiterhin mit Strom versorgt werden.

Durch die Black-Start-Fähigkeit des SMA Backup Systems kann das System auch nach einem vollständigen Ausfall während eines länger andauernden Stromausfalls wieder gestartet werden, sofern die erforderlichen Systemvoraussetzungen erfüllt sind.

Die gesamte Umschaltung erfolgt automatisch und erfordert im regulären Betrieb kein manuelles Eingreifen des Anlagenbetreibers.

Der Sunny Tripower Hybrid X, der die Backup-Lösung steuert, muss als System Manager konfiguriert sein und über einen kompatiblen angeschlossenen Batteriespeicher verfügen.

Zur Erkennung eines Stromausfalls sowie der Wiederkehr des öffentlichen Stromnetzes wird ein SMA Energy Meter benötigt.

Die konkrete Systemauslegung muss entsprechend den eingesetzten Komponenten, der Netzform und den technischen Anschlussbedingungen des zuständigen Netzbetreibers erfolgen.

• Sunny Tripower Hybrid X 5
• Sunny Tripower Hybrid X 6
• Sunny Tripower Hybrid X 8
• Sunny Tripower Hybrid X 10
• Sunny Tripower Hybrid X 12
• Sunny Tripower Hybrid X 15
• Sunny Tripower Hybrid X 20
• Sunny Tripower Hybrid X 25
• Sunny Tripower Hybrid X 30

• 1 × SMA automatische Netzumschalteinrichtung BU-STPH-3P63K
• Dokumentationspaket
