SMA Backup BU-STPH-3P63B 3-polig für Hybrid X

BALD

NEU

Beschreibung

SMA Backup · 3-polige Netztrennung

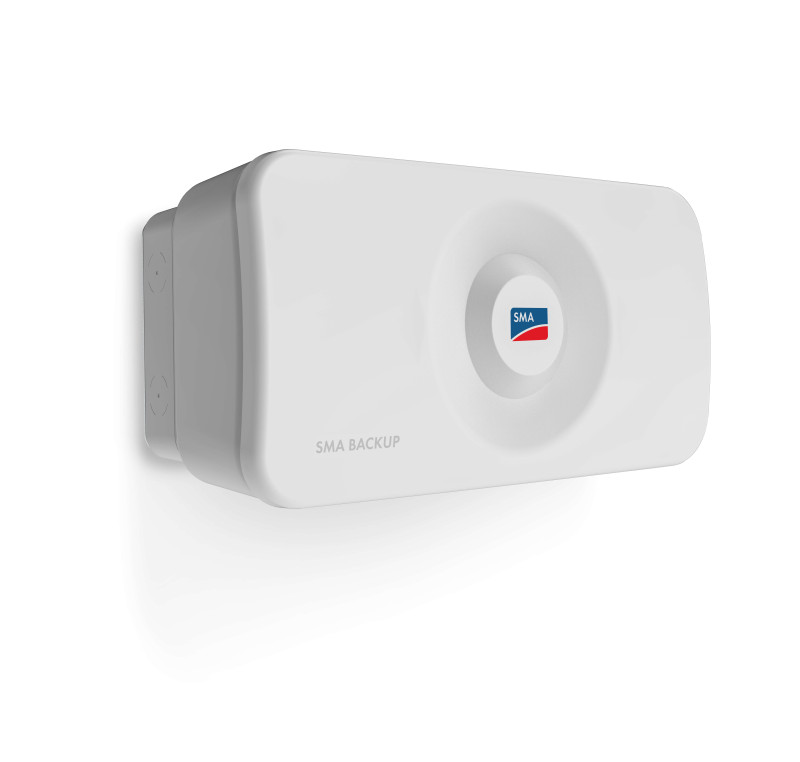

SMA Backup BU-STPH-3P63B für Sunny Tripower Hybrid X

Die SMA Backup Box BU-STPH-3P63B erweitert den Sunny Tripower Hybrid X um eine vollautomatische Ersatzstromversorgung mit 3-poliger Netztrennung. Bei einem Ausfall des öffentlichen Stromnetzes wird die elektrische Anlage automatisch vom Netz getrennt und kann anschließend über Wechselrichter, PV-Anlage und Batteriespeicher weiter mit Energie versorgt werden.

3-polig

Netztrennung

63 A

max. Dauerstrom

Automatisch

Umschaltung bei Netzausfall

IP65

für Innen- & Außenbereich

Automatische Ersatzstromversorgung für den Sunny Tripower Hybrid X

Mit der SMA Backup Box BU-STPH-3P63B lässt sich der Sunny Tripower Hybrid X um eine leistungsfähige und vollautomatische Ersatzstromversorgung erweitern.

Sobald das öffentliche Stromnetz ausfällt, übernimmt die Backup Box die erforderliche Netztrennung. Anschließend kann der Sunny Tripower Hybrid X zusammen mit einem kompatiblen Batteriespeicher ein eigenes Ersatzstromnetz aufbauen und die angeschlossenen Verbraucher weiterhin mit Energie versorgen.

Die BU-STPH-3P63B ist als fertig aufgebaute Backup Box ausgeführt. Bei der 3-poligen Variante werden die drei Außenleiter geschaltet. Der Neutralleiter wird nicht getrennt.

Highlights auf einen Blick

SMA Artikelnummer BU-STPH-3P63B
Fertig aufgebaute SMA Backup Box
3-polige Netztrennung
Schaltung der drei Außenleiter
Neutralleiter wird nicht getrennt
Für den Sunny Tripower Hybrid X
Automatische Umschaltung bei Ausfall des öffentlichen Stromnetzes
Ausgelegt für bis zu 63 A Dauerstrom
Black-Start-Fähigkeit des Gesamtsystems
Konfigurierbare Backup-Reserve des Batteriespeichers
Nur ca. 2 W Eigenverbrauch im Backup-Betrieb
Schutzart IP65
Für die Wandmontage vorgesehen

Produktbeschreibung

Die SMA Backup BU-STPH-3P63B wurde zur Erweiterung des Sunny Tripower Hybrid X um eine automatische Ersatzstromversorgung entwickelt.

Bei einem Netzausfall trennt die Backup Box die angeschlossene elektrische Anlage vom öffentlichen Versorgungsnetz. Anschließend kann der Hybrid-Wechselrichter zusammen mit dem angeschlossenen Batteriespeicher ein Ersatzstromnetz aufbauen.

Dadurch können die angeschlossenen Verbraucher auch während eines Stromausfalls weiter versorgt werden. Bei ausreichender Sonneneinstrahlung kann die PV-Anlage weiterhin Energie für die Verbraucher bereitstellen und den Batteriespeicher laden.

Die Umschaltung erfolgt automatisch. Sobald das öffentliche Stromnetz wieder verfügbar ist, wechselt das System ebenfalls automatisch zurück in den normalen Netzparallelbetrieb.

Was bedeutet 3-polige Netztrennung?

Bei der BU-STPH-3P63B werden im Umschaltvorgang die drei Außenleiter geschaltet und vom öffentlichen Versorgungsnetz getrennt.

Der Neutralleiter wird bei dieser Ausführung nicht geschaltet und bleibt entsprechend der vorgesehenen Systemausführung verbunden.

Ob eine 3-polige oder 4-polige Netztrennung eingesetzt werden muss, richtet sich nach der vorhandenen Netzform, den geltenden Normen sowie den Anschlussbedingungen des zuständigen Netzbetreibers. Die geeignete Variante muss deshalb vor der Installation durch eine Elektrofachkraft geprüft werden.

Automatische Umschaltung bei Stromausfall

Fällt das öffentliche Stromnetz aus, erkennt das SMA System den Netzausfall und leitet automatisch den Wechsel in den Ersatzstrombetrieb ein.

Die Backup Box übernimmt die Netztrennung. Anschließend wird durch den Sunny Tripower Hybrid X ein internes Ersatzstromnetz aufgebaut.

Verbraucher können dann abhängig von der verfügbaren Wechselrichterleistung, der Batteriekapazität und der aktuellen PV-Erzeugung weiterhin mit Strom versorgt werden.

Sobald das öffentliche Stromnetz wieder stabil verfügbar ist, erfolgt die automatische Rückkehr in den normalen Netzbetrieb.

Voraussetzungen für den Backup-Betrieb

Für den Betrieb der SMA Backup Lösung muss ein kompatibler Sunny Tripower Hybrid X als System Manager konfiguriert sein. Am Hybrid-Wechselrichter muss ein kompatibler Batteriespeicher angeschlossen sein.

Zur Erkennung eines Netzausfalls und der Wiederkehr des öffentlichen Stromnetzes wird ein SMA Energy Meter benötigt.

Die konkrete Systemauslegung muss entsprechend den verwendeten Komponenten, der vorhandenen Netzform und den technischen Anschlussbedingungen erfolgen.

Kompatible Sunny Tripower Hybrid X Wechselrichter

Sunny Tripower Hybrid X 5
Sunny Tripower Hybrid X 6
Sunny Tripower Hybrid X 8
Sunny Tripower Hybrid X 10
Sunny Tripower Hybrid X 12
Sunny Tripower Hybrid X 15
Sunny Tripower Hybrid X 20
Sunny Tripower Hybrid X 25
Sunny Tripower Hybrid X 30

Technische Daten

Hersteller	SMA Solar Technology AG
Produkt	SMA Backup Box
Artikelnummer	BU-STPH-3P63B
Ausführung	Fertig aufgebaute Backup Box
Netztrennung	3-polig
Geschaltete Leiter	Drei Außenleiter, Neutralleiter wird nicht geschaltet
Maximaler Dauerstrom	63 A
Umschaltung	Automatisch
Eigenverbrauch im Backup-Betrieb	2 W
Schutzart	IP65
Abmessungen mit Wandhalterung	506 × 260 × 236 mm
Gewicht	5,5 kg
Montage	Wandmontage
Betriebstemperatur	−40 °C bis +45 °C
Kompatibilität	SMA Sunny Tripower Hybrid X

SMA Backup BU-STPH-3P63B bei Save with Sun

Die SMA Backup Box BU-STPH-3P63B ist die passende Lösung zur Realisierung einer automatischen Ersatzstromversorgung mit 3-poliger Netztrennung in Verbindung mit dem Sunny Tripower Hybrid X. Als fertig aufgebaute Backup Box ermöglicht sie eine professionelle und übersichtliche Integration der erforderlichen Umschalt- und Netztrenntechnik.

Hinweis: Bei der BU-STPH-3P63B werden ausschließlich die Außenleiter geschaltet. Der Neutralleiter wird nicht getrennt. Die Auswahl zwischen 3-poliger und 4-poliger Ausführung muss entsprechend der vorhandenen Netzform, den geltenden Normen und den Anschlussbedingungen des zuständigen Netzbetreibers erfolgen. Planung, Installation und Inbetriebnahme dürfen ausschließlich durch entsprechend qualifizierte Elektrofachkräfte durchgeführt werden. Technische Änderungen und Änderungen der Herstellerangaben vorbehalten.

Fragen zu SMA Backup BU-STPH-3P63B 3-polig für Hybrid X

Wofür brauchst du BU-STPH-3P63B in deinem Hybrid-X-System?

Diese SMA-Backup-Ausführung trennt bei einem Netzausfall automatisch vom öffentlichen Netz und ermöglicht im passenden Hybrid-X-System dreiphasigen Ersatzstrom. Bei Netzwiederkehr wird ebenfalls automatisch zurückgeschaltet. Der steuernde Hybrid X muss als System Manager eingerichtet sein und eine Batterie besitzen. Deine Messung und die Verbraucher müssen für den geplanten Ersatzstrombetrieb passend ausgelegt sein.

Was bedeutet die 3P-Ausführung bei BU-STPH-3P63B?

Die 3P-Ausführung schaltet die drei Außenleiter; der Neutralleiter wird nicht geschaltet. Welche Variante du brauchst, hängt von der Netzform sowie den örtlichen Anschlussbedingungen und normativen Vorgaben ab. Lass die passende Ausführung deshalb anhand deiner Elektroinstallation auswählen. Die Polzahl beschreibt das Schalten der Leitungen und entscheidet nicht allein über die erreichbare Ersatzstromleistung.

Was unterscheidet diese Ausführung von der anderen Einbauform?

Diese Box ist für eine ausreichend tragfähige, geschlossene Wand vorgesehen und für Innen- und Außenbereiche geeignet. Bei SMA kennzeichnet B die separate Backup Box und K das Backup Kit für den Zählerschrank. Beide Formen gibt es als 3P und 4P. Wähle für dein System daher sowohl die passende Schaltvariante als auch die passende Einbauform.

Versorgt die Backup-Lösung automatisch alle Verbraucher dauerhaft?

Die Umschaltung schafft die Verbindung zum Ersatzstromnetz; die Energie liefert dein Hybrid-X-System aus Batterie und PV. Welche Verbraucher gleichzeitig laufen können und wie lange, hängt von Wechselrichter, Speicher, Ladestand und PV-Leistung ab. Plane besonders die benötigte Leistung deiner Verbraucher. Eine dauerhaft stabile oder unterbrechungsfreie Versorgung darfst du daraus nicht ableiten.
